BleBox inBox - inteligentny bezprzewodowy przycisk μWiFi

BleBox inBox to bateryjny, bezprzewodowy moduł wejściowy do sterowania urządzeniami BleBox pracującymi w technologii μWiFi. Pozwala dodać fizyczny przycisk sterujący w miejscu, w którym nie ma przewodów sterujących i gdzie prowadzenie nowej instalacji byłoby problematyczne.

Urządzenie współpracuje z przyciskami monostabilnymi, czyli dzwonkowymi. Dzięki temu możesz stworzyć dodatkowy punkt sterowania oświetleniem, bramą, roletami lub innymi urządzeniami BleBox bez kucia ścian i bez prowadzenia przewodów sterujących.

Najważniejsze cechy i zalety

• Bezprzewodowe sterowanie: możliwość dodania przycisku bez prowadzenia przewodów sterujących.
• 4 wejścia: obsługa do czterech przycisków lub sygnałów logicznych zwieranych do masy.
• Obsługa wielu urządzeń: do 7 urządzeń na jeden kanał.

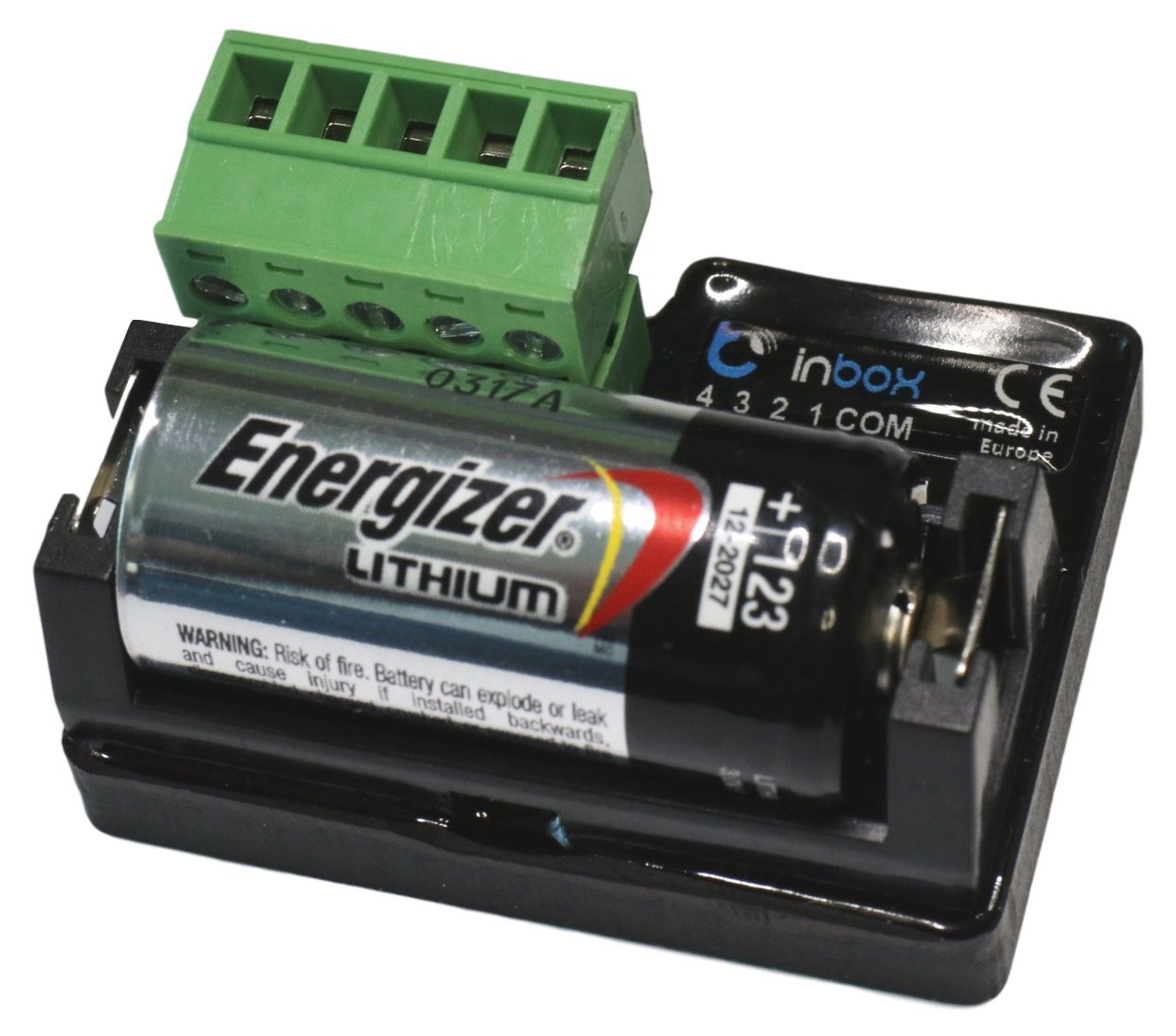

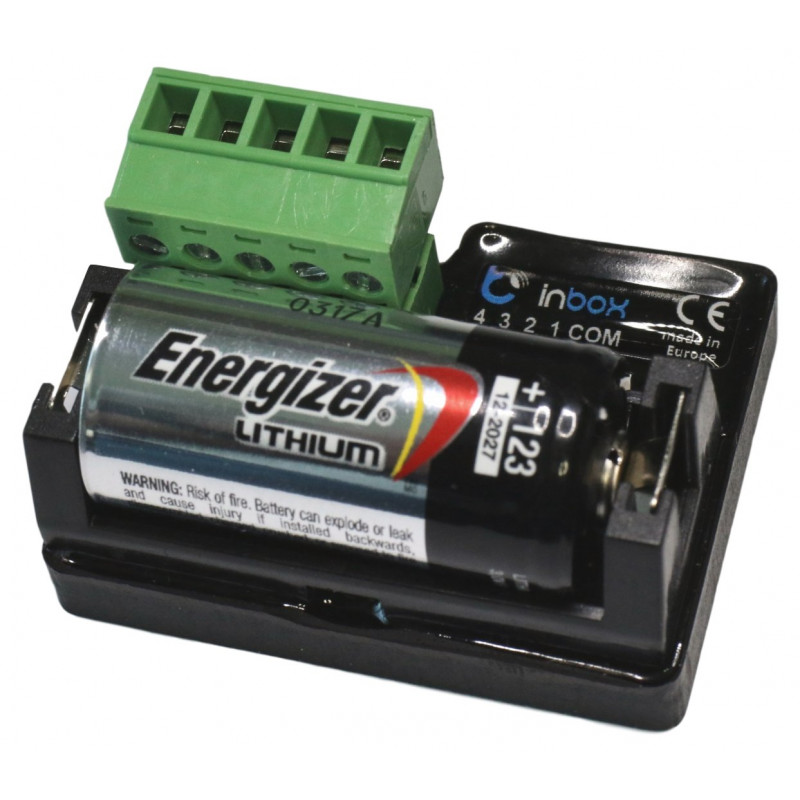

• Zasilanie bateryjne: bateria CR123A 3 V znajduje się w zestawie z modułem.
• Długi czas pracy: do 5 lat pracy na jednej baterii, zależnie od warunków i sposobu użycia.
• Technologia μWiFi: niskoenergetyczna komunikacja z innymi modułami wBox.
• Szyfrowana transmisja: dwukierunkowa komunikacja z potwierdzeniem.
• Kompaktowe wymiary: moduł można zamontować w puszce, pod przyciskiem lub w obudowie urządzenia.

Do czego służy BleBox inBox

inBox pozwala zamienić klasyczny przycisk monostabilny w bezprzewodowy przycisk sterujący urządzeniami BleBox. To szczególnie przydatne wtedy, gdy chcesz dodać dodatkowy punkt sterowania, ale nie chcesz rozkuwać ścian, prowadzić przewodów ani przebudowywać istniejącej instalacji.

Moduł nie jest klasycznym przekaźnikiem wykonawczym. Jego zadaniem jest przekazanie informacji o naciśnięciu przycisku do innych urządzeń BleBox, które wykonują właściwą akcję.

Przykłady zastosowania

• Dodatkowy przycisk do sterowania oświetleniem.
• Bezprzewodowe sterowanie roletami lub żaluzjami obsługiwanymi przez urządzenia BleBox.
• Przycisk do sterowania bramą lub furtką w systemie BleBox.
• Przycisk sceny, na przykład wyjście z domu, noc lub tryb filmowy.
• Dodatkowy punkt sterowania przy łóżku, biurku, wejściu do pomieszczenia lub w miejscu, gdzie brakuje przewodów.

Współpraca z przyciskami monostabilnymi

BleBox inBox współpracuje z przyciskami monostabilnymi, czyli takimi, które zwierają obwód tylko w momencie naciśnięcia. Dzięki temu można dobrać osprzęt pasujący do aranżacji wnętrza i zachować spójny wygląd z pozostałymi przełącznikami w domu.

Moduł ma 4 wejścia logiczne zwierane do masy, co pozwala skonfigurować kilka funkcji sterowania w jednym niewielkim urządzeniu. Mały moduł, a nie trzeba od razu robić remontu jak po przejściu koparki przez salon.

Bezpieczne zasilanie bateryjne

inBox jest zasilany baterią 3 V CR123A, która znajduje się w zestawie z modułem. Brak zasilania 230 V przy samym module daje dużą swobodę montażu w miejscach, w których typowy przewodowy wyłącznik byłby trudny lub niewygodny do wykonania.

Uwaga: moduł ma stopień ochrony IP20, dlatego nie jest przeznaczony do montażu w miejscach narażonych na wodę, zalanie lub bezpośrednie działanie wilgoci. W łazience lub strefach wilgotnych należy szczególnie zadbać o właściwe miejsce montażu i ochronę urządzenia.

Komunikacja μWiFi i sterowanie urządzeniami BleBox

Urządzenie korzysta z technologii μWiFi kompatybilnej z WiFi i komunikuje się z innymi modułami wBox w trybie niskoenergetycznym. Transmisja jest dwukierunkowa, szyfrowana i potwierdzana, co zwiększa pewność przekazania polecenia.

inBox może sterować urządzeniami BleBox, takimi jak moduły do oświetlenia, rolet, bram lub innych obwodów elektrycznych, zależnie od tego, jakie urządzenia zostały użyte w instalacji.

Konfiguracja w aplikacji wBox

Działanie przycisku konfiguruje się w aplikacji wBox. Możesz przypisać konkretne akcje do wejść modułu i określić, które urządzenia BleBox mają reagować na naciśnięcie przycisku.

Takie rozwiązanie pozwala łatwo zmienić sposób działania bez wymiany przewodów i bez przerabiania instalacji. Wystarczy dopasować konfigurację do aktualnych potrzeb użytkownika.

Montaż i podłączenie

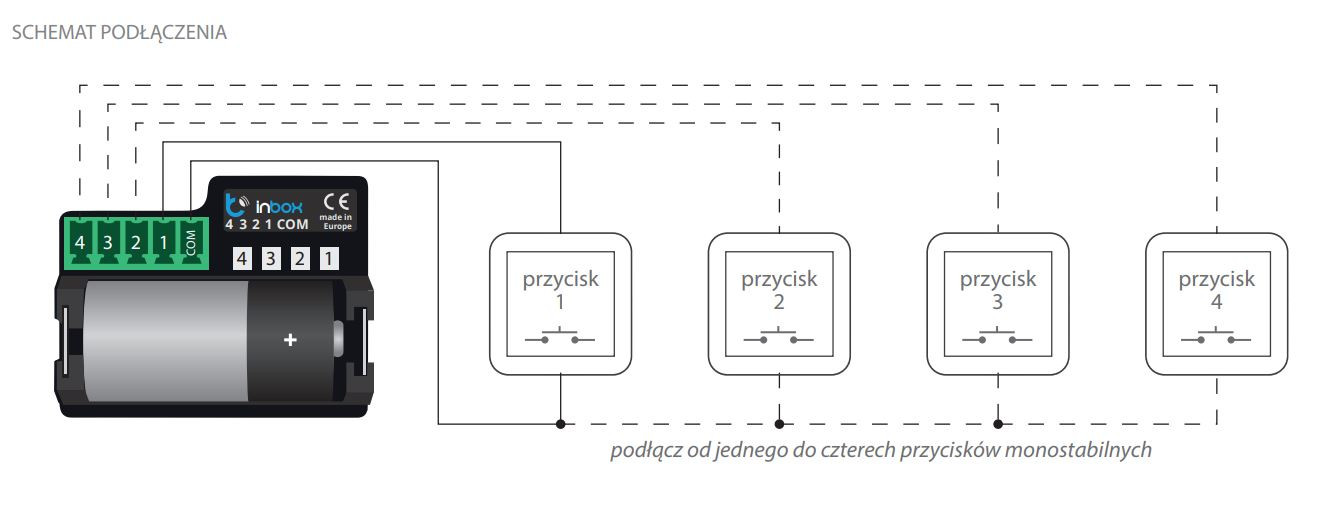

Moduł można zamontować w puszce elektroinstalacyjnej, pod przyciskiem lub w obudowie urządzenia. Wejścia są logiczne i zwierane do masy, dlatego należy podłączać je zgodnie ze schematem producenta.

Ważne: urządzenie nie ma separacji galwanicznej. Nie należy traktować jego wejść jak uniwersalnych wejść do dowolnych napięć. Podłączenie powinno być wykonane zgodnie z dokumentacją BleBox.

Na co zwrócić uwagę przed zakupem

• inBox wymaga przycisku monostabilnego, czyli dzwonkowego.
• Urządzenie służy do sterowania innymi modułami BleBox, a nie do bezpośredniego załączania obciążenia 230 V.
• Moduł ma stopień ochrony IP20, więc nie nadaje się do miejsc narażonych na zalanie lub bezpośredni kontakt z wodą.
• Zasięg zależy od konstrukcji budynku, przeszkód i warunków radiowych.
• Przed montażem warto zaplanować, które urządzenia BleBox mają reagować na poszczególne wejścia.

Specyfikacja techniczna

• Napięcie zasilania: 3 V, bateria CR123A w zestawie z modułem.
• Liczba wejść: 4.
• Typ wejść: logiczne, zwierane do masy.
• Separacja galwaniczna: nie.
• Obudowa: bezhalogenowa kompozycja poliuretanowa, samogasnąca, klasa termiczna B 130°C.
• Stopień ochrony: IP20.
• Wymiary: 45 x 35 x 23 mm.
• Montaż: w puszce elektroinstalacyjnej, pod przyciskiem lub w obudowie urządzenia.
• Zabezpieczenia: przed odwróconą polaryzacją oraz ESD.
• Transmisja: dwukierunkowa, szyfrowana, z potwierdzeniem.
• Częstotliwość transmisji: 2,4 GHz.
• Standard transmisji: μWiFi, kompatybilny z WiFi.
• Tryb komunikacji: niskoenergetyczne połączenie z innymi modułami wBox.
• Zasięg: do 100 m w terenie otwartym, do 40 m w budynkach, zależnie od konstrukcji i ukształtowania terenu.
• Liczba obsługiwanych urządzeń na kanał: 7.
• Szyfrowanie: pakiet kluczy 512-bitowych z wykorzystaniem krzywych eliptycznych i negocjacją klucza przy każdej transmisji.

Podsumowanie

BleBox inBox to dobre rozwiązanie, gdy chcesz dodać dodatkowy fizyczny przycisk do instalacji BleBox bez prowadzenia przewodów sterujących. Sprawdzi się przy oświetleniu, roletach, bramach i scenach smart home, szczególnie tam, gdzie liczy się szybki montaż i elastyczna konfiguracja.

To moduł dla osób, które chcą zachować wygodę klasycznego przycisku, ale sterować instalacją w sposób nowoczesny i bezprzewodowy.
