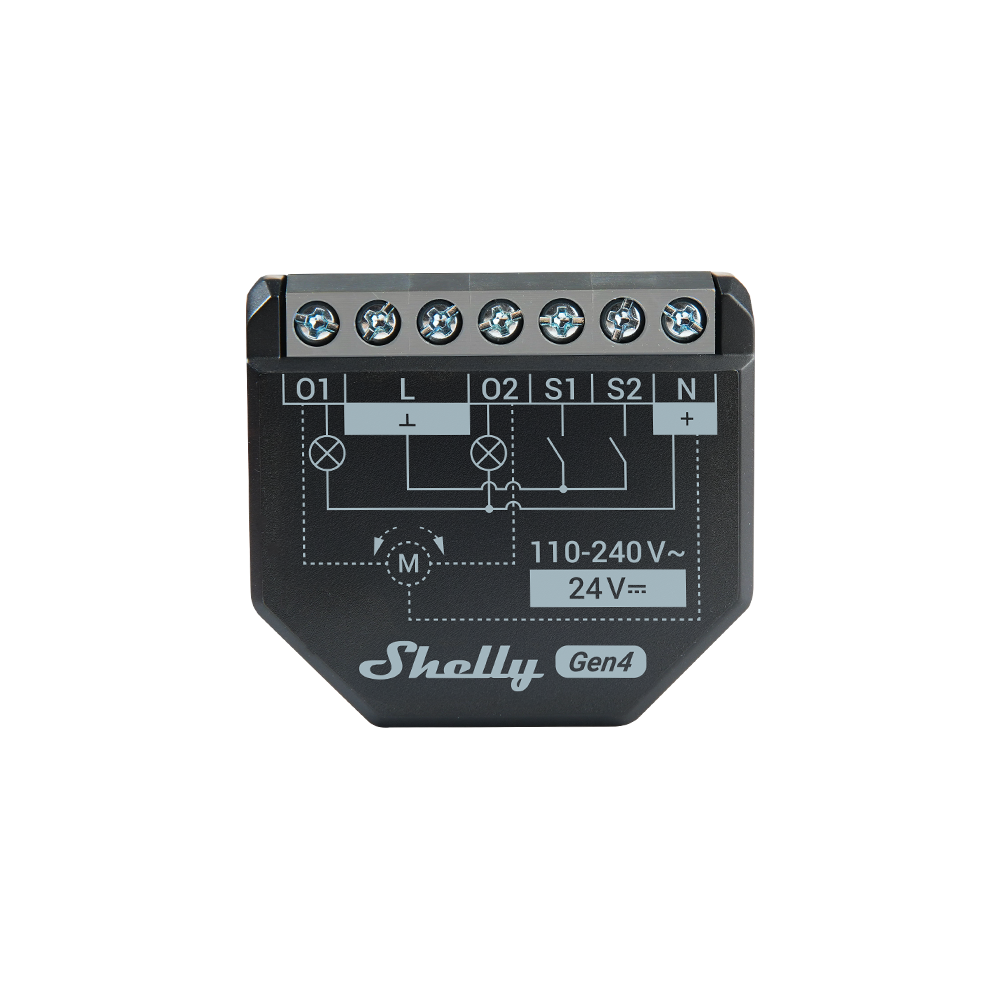

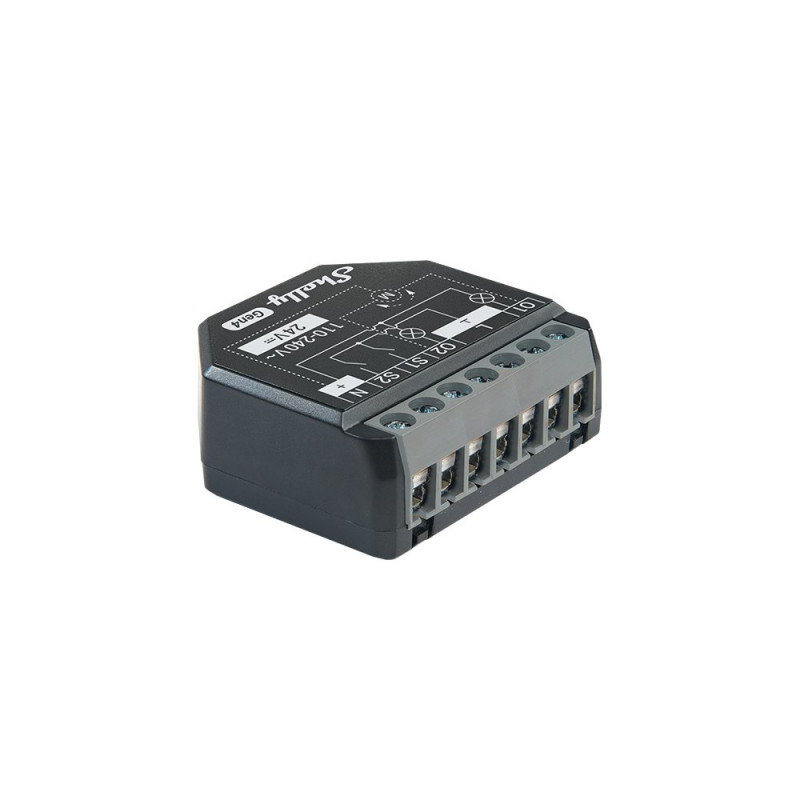

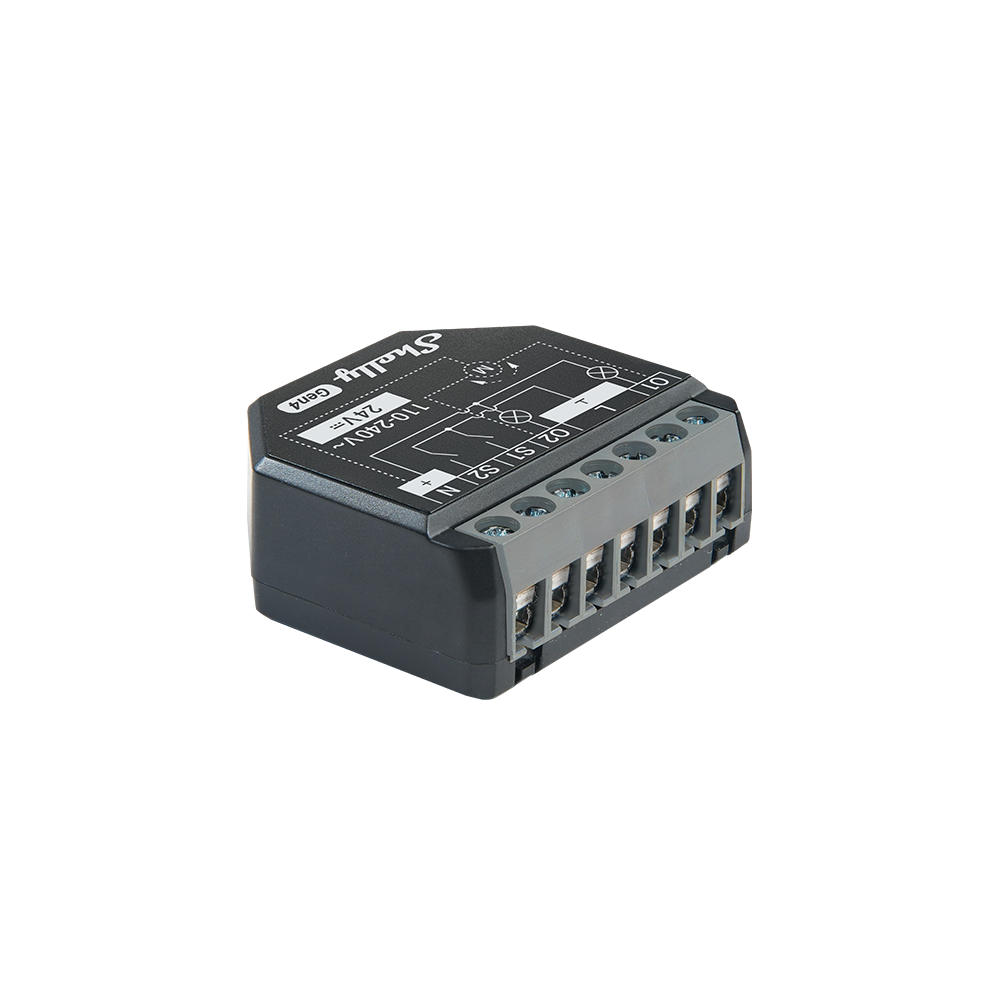

Shelly 2PM Gen4 – Flagowy Przełącznik 2-Kanałowy z Pomiarem Mocy i Obsługą Rolet

Model: S4SW-002P16EU | BLE ID: 0x1032

Shelly 2PM Gen4 został zaprojektowany z myślą o nowoczesnych domach, biurach i lokalach usługowych. Umożliwia zdalne sterowanie oświetleniem, roletami czy ogrzewaniem – wszystko z poziomu aplikacji Shelly Smart Control. Wspiera Matter, więc współpracuje z Apple Home, Alexa i Google Home bez żadnych dodatkowych bramek.

Dlaczego warto

• Najnowsza generacja Shelly – Matter / Wi-Fi 6 / Zigbee / Bluetooth w jednym module
• Dwa kanały (16 A / 3680 W) – kontrola dwóch niezależnych obwodów lub rolet
• Pomiar mocy na każdym kanale – analiza zużycia energii i automatyzacja oszczędności
• Obsługa rolet, żaluzji i markiz z kalibracją i kontrolą kąta lameli
• Bezpieczeństwo klasy premium: czujnik temperatury, ochrona przed przepięciem i przeciążeniem
• BLE Gateway + Range Extender – wzmacnia sygnał Wi-Fi i Zigbee w sieci
• Kompatybilność z Home Assistant, Alexa, Google Home, SmartThings, KNXnet/IP
• Uwaga: ze względu na ograniczoną pamięć urządzenia, nie można jednocześnie używać Zigbee i Bluetooth (BTHome)

Rewolucyjna łączność wieloprotokołowa (Gen4 Advantage)

Shelly 2PM Gen4 jest jednym z pierwszych urządzeń Shelly, które oferuje pełną swobodę wyboru protokołu komunikacji:

• Matter Certified – natywna obsługa Matter bez dodatkowych bramek
• Wi-Fi 6 (802.11 b/g/n/ax) – najnowszy standard, szybsze i stabilniejsze połączenie
• Zigbee (802.15.4) – integracja z systemami automatyki domowej
• Bluetooth 5.0 (BLE) – szybkie dodawanie urządzenia do aplikacji Shelly Smart Control
• BLE Gateway: przekazywanie sygnałów z czujników Shelly BLU do sieci
• Range Extender: rozszerzanie zasięgu Wi-Fi i Zigbee w ekosystemie IoT

Uwaga: protokoły Zigbee i Bluetooth (BTHome) nie mogą być aktywne równocześnie z powodu ograniczonej pamięci urządzenia.

Tryby pracy

Tryb 1 – Dual Channel Switch

• Sterowanie dwoma niezależnymi obwodami (np. oświetlenie salon / korytarz)
• Oddzielny pomiar mocy i raportowanie dla każdego kanału

Tryb 2 – Cover / Roller Control

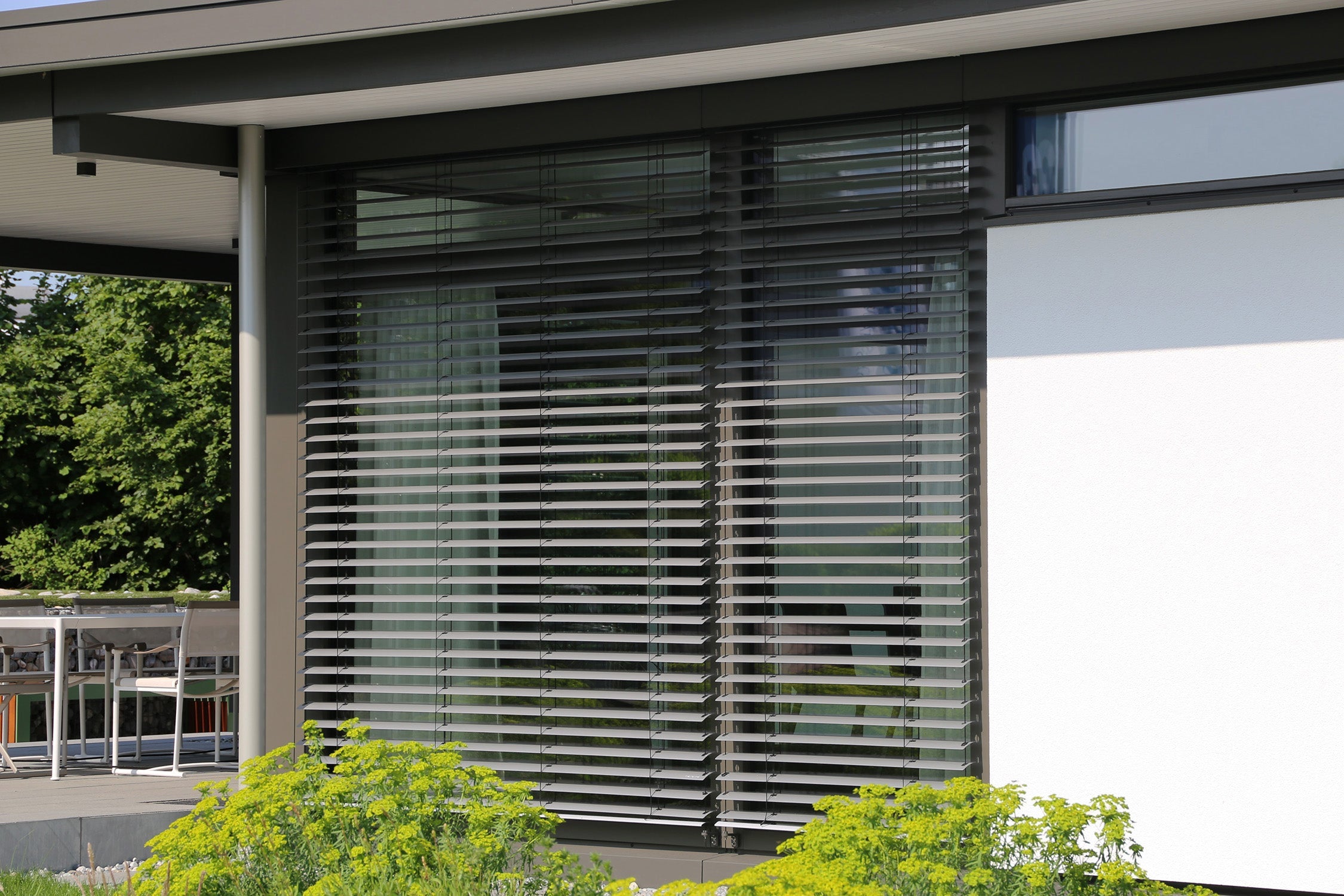

• Automatyzacja rolet, żaluzji, zasłon, markiz, pokryw basenowych
• Precyzyjne pozycjonowanie i kalibracja położeń (np. 50 %)
• Kontrola kąta lameli (Slats Angle Control) – idealne do żaluzji weneckich
• Wykrywanie przeszkód i wyłącznik bezpieczeństwa chroniący silnik

Pomiar energii i bezpieczeństwo

• Pomiar mocy na każdym kanale – dokładne dane zużycia w czasie rzeczywistym
• Czujnik temperatury chroni urządzenie przed przegrzaniem
• Zabezpieczenia: Overheating, Overvoltage, Overcurrent, Overpower
• Optymalizacja energii: dane pomiarowe pozwalają na automatyczne wyłączanie lub harmonogramy oszczędnościowe

Specyfikacja techniczna – Shelly 2PM Gen4

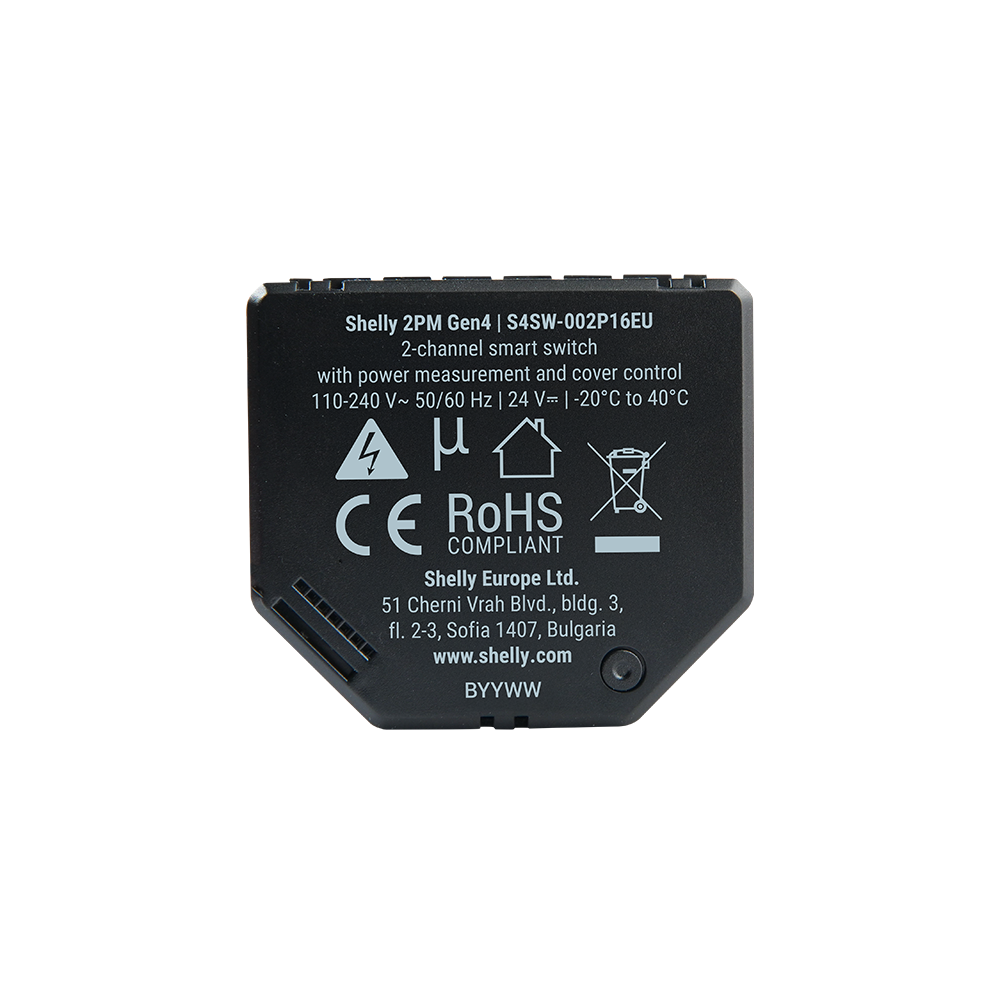

• Model: S4SW-002P16EU
• BLE Model ID: 0x1032
• Typ urządzenia: Dwukanałowy przekaźnik z pomiarem mocy, obsługą rolet i protokołów Matter / Wi-Fi 6 / Zigbee
•

Parametry fizyczne

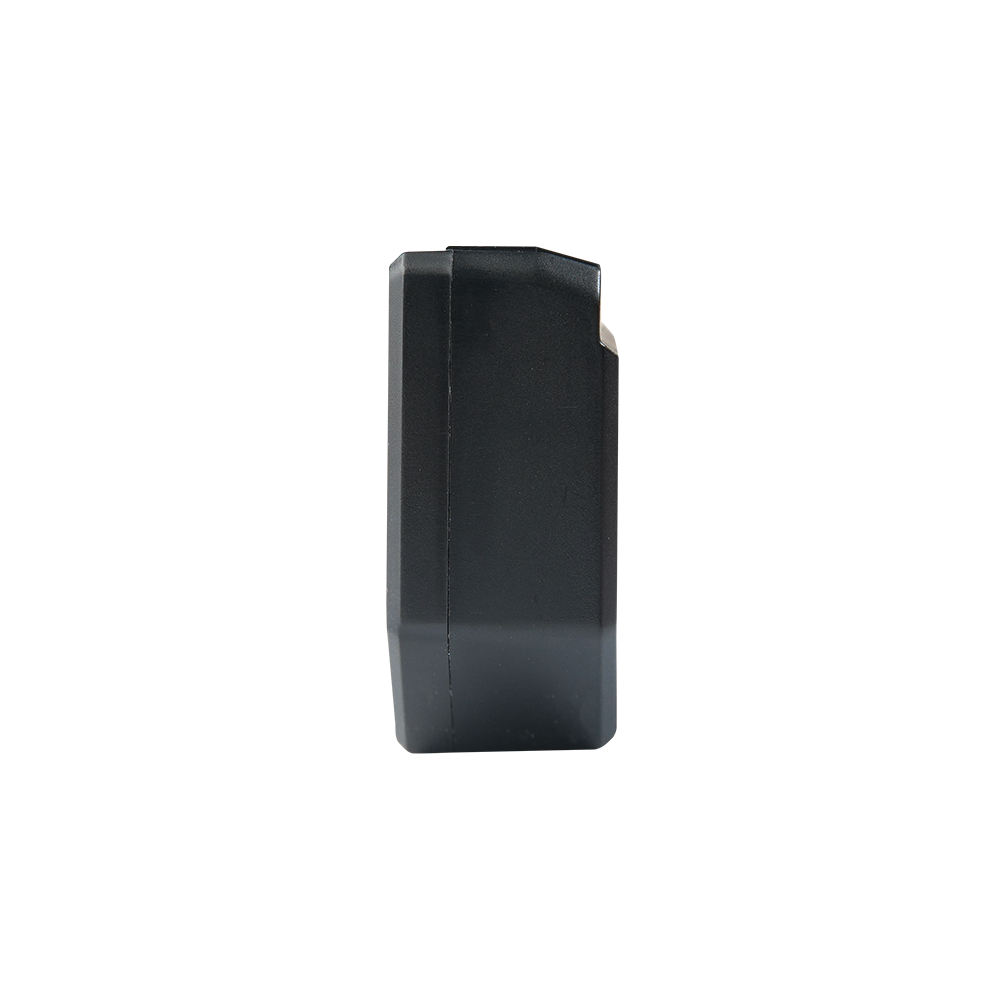

• Wymiary: 37 × 42 × 16 ±0,5 mm (1.46 × 1.65 × 0.63 ±0.02 in)
• Waga: 30 g (1.06 oz)
• Montaż: W puszce instalacyjnej (Wall box)
• Materiał obudowy: Tworzywo sztuczne (Plastic)
• Kolor obudowy: Czarny
• Kolor terminali: Szary (Mouse Grey)
• Moment dokręcania śrub: 0.4 Nm / 3.5 lbin

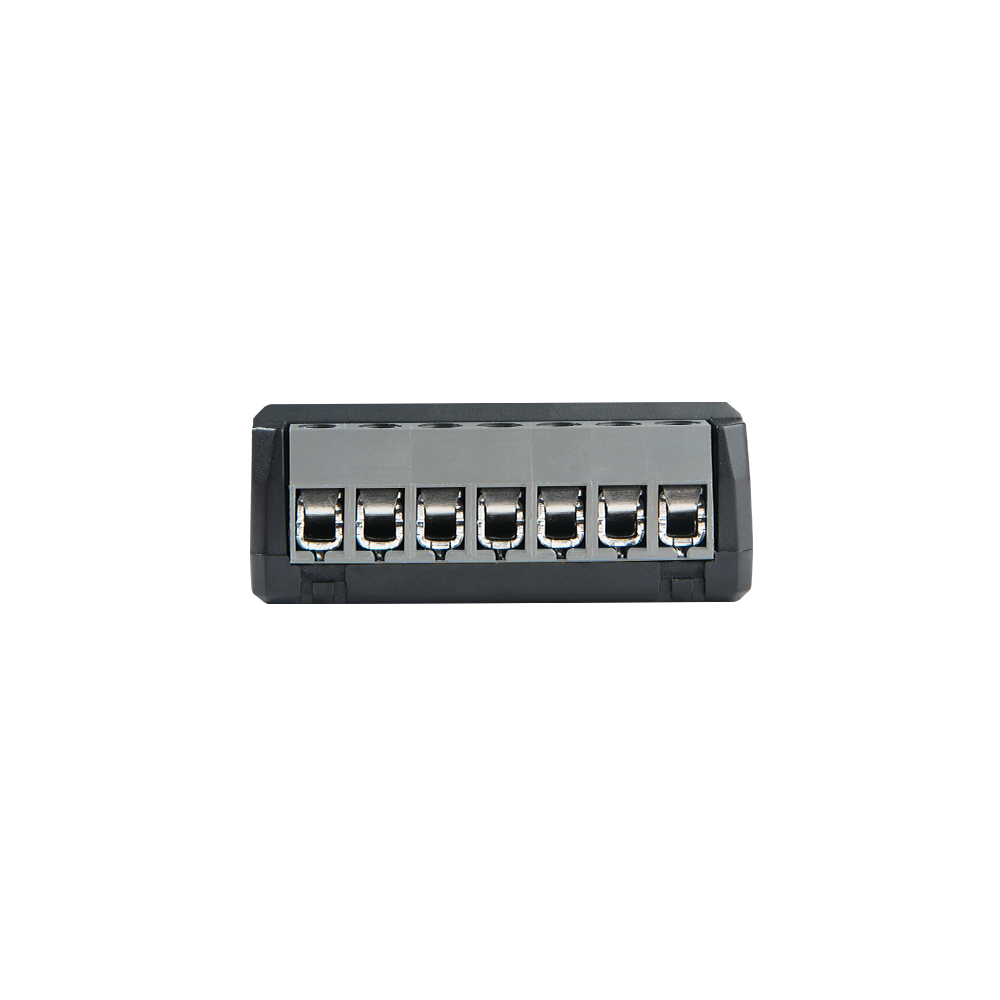

• Przekrój przewodów: 0.2–2.5 mm² (24–14 AWG) – przewody lite, wielodrutowe i tulejkowe

• Długość odizolowania przewodów: 6–7 mm (0.24–0.28 in)



Parametry środowiskowe

• Temperatura pracy: –20 °C do +40 °C (–5 °F do 105 °F)
• Wilgotność: 30 % – 70 % RH
• Maksymalna wysokość pracy: 2000 m (6562 ft)

Parametry elektryczne

Zasilanie: 110–240 V~ / 24 V DC ±10 %

Pobór własny: < 1.4 W

Ochrona zewnętrzna:

• Charakterystyka wyzwalania B lub C
• Maks. prąd znamionowy 16 A
• Minimalna zdolność wyłączania 6 kA
• Klasa ograniczenia energii 3

Parametry wyjściowe

• Maks. napięcie przełączania: 240 V~ / 30 V DC
• Maks. prąd przełączania (AC): 10 A na kanał / 16 A całkowity / 18 A szczytowy
• Maks. prąd przełączania (DC): 10 A
• Liczba kanałów: 2
• Tryby pracy: Dual Channel / Cover Control (rolety, żaluzje, markizy)

Czujniki i pomiary

• Woltomierz (AC): Tak
• Amperomierz (AC): Tak
• Czujnik temperatury wewnętrznej: Tak
• Pomiar mocy: Niezależny dla każdego kanału

Łączność bezprzewodowa

Wi-Fi:

• Protokół: 802.11 b/g/n/ax (Wi-Fi 6)
• Pasmo RF: 2412–2472 MHz
• Moc nadajnika: < 20 dBm
• Zasięg: do 30 m wewnątrz, do 50 m na zewnątrz (zależnie od warunków)

Bluetooth:

• Protokół: 5.0
• Pasmo RF: 2402–2480 MHz
• Moc nadajnika: < 4 dBm
• Zasięg: do 10 m wewnątrz, do 30 m na zewnątrz (zależnie od warunków)
• Zastosowanie: Szybka konfiguracja i parowanie urządzenia (Device Inclusion)

Zigbee:

• Protokół: 802.15.4
• Pasmo RF: 2400–2483.5 MHz
• Moc nadajnika: < 20 dBm
• Zasięg: do 100 m wewnątrz, do 300 m na zewnątrz (zależnie od warunków)
• Zastosowanie: Integracja z systemami automatyki domowej

Uwaga: Ze względu na ograniczoną pamięć urządzenia nie można używać jednocześnie Zigbee i Bluetooth (BTHome).

Jednostka centralna (MCU)

• Procesor: ESP-Shelly-C68F
• Pamięć Flash: 8 MB

Funkcje firmware i automatyzacja

• Harmonogramy (Schedules): do 20
• Webhooki (URL actions): do 20, po 5 adresów URL na każdy hook
• Skrypty (Scripting): Tak – pełne wsparcie JavaScript
• MQTT: Tak
• HTTPS / UDP: Tak
• KNXnet/IP: Tak
• BLE Gateway / Range Extender: Tak – przekazywanie sygnałów z urządzeń Shelly BLU oraz wzmacnianie zasięgu Wi-Fi i Zigbee
