Shelly EM Gen3 z przekładnikiem 50A - inteligentny pomiar energii Wi-Fi

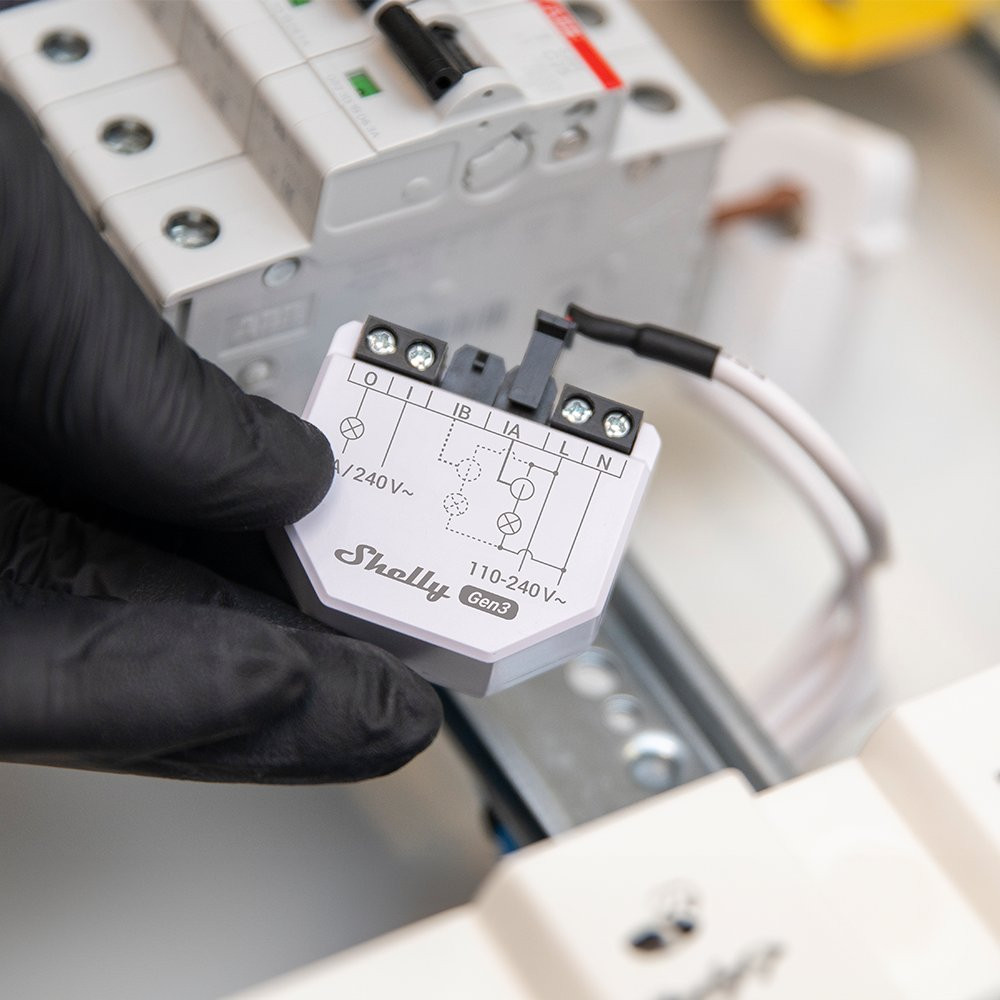

Shelly EM Gen3 to kompaktowy moduł do monitorowania zużycia energii elektrycznej w czasie rzeczywistym. W zestawie znajduje się przekładnik prądowy CT 50A, dzięki czemu urządzenie jest gotowe do pracy w typowych instalacjach, w których chcesz kontrolować pobór prądu, moc oraz podstawowe parametry elektryczne.

Moduł komunikuje się przez Wi-Fi i Bluetooth, dlatego nie wymaga dodatkowej bramki producenta. Dane możesz analizować w aplikacji Shelly Smart Control, eksportować do plików oraz wykorzystywać w automatyzacjach, harmonogramach, skryptach, MQTT lub webhookach.

Dlaczego warto

• ⚡ Pomiar energii w czasie rzeczywistym - bieżąca kontrola zużycia prądu i obciążenia instalacji.
• Przekładnik 50A w zestawie - praktyczny komplet do uruchomienia pomiaru bez konieczności dobierania podstawowego akcesorium osobno.
• Wi-Fi bez dodatkowej bramki - urządzenie łączy się bezpośrednio z siecią bezprzewodową.
• Bluetooth 4.2 - ułatwia konfigurację i pracę z urządzeniem w zasięgu lokalnym.
• Rejestracja danych - minimum 10 dni historii z rozdzielczością 1 minuty.
• Eksport pomiarów - dane można eksportować w formacie CSV, a przez RPC także w JSON.
• Zaawansowane funkcje Shelly - obsługa harmonogramów, webhooków, skryptów i MQTT.

Kontrola zużycia i parametrów instalacji

Shelly EM Gen3 pozwala mierzyć m.in. napięcie, prąd, moc czynną i pozorną, energię czynną i pozorną oraz współczynnik mocy. To przydatne narzędzie do sprawdzania, ile energii pobierają konkretne obwody lub urządzenia.

Urządzenie sprawdzi się tam, gdzie sama informacja z licznika głównego to za mało. Możesz obserwować pracę wybranego obwodu, wykrywać nietypowy pobór energii i lepiej planować optymalizację kosztów. Mówiąc krótko: mniej zgadywania, więcej danych.

Zastosowania

• Monitoring zużycia energii w domu - kontrola wybranych obwodów, urządzeń lub stref instalacji.
• Analiza kosztów energii - sprawdzanie, które odbiorniki generują największy pobór.
• Automatyzacje energetyczne - wykorzystanie danych pomiarowych w harmonogramach, skryptach, MQTT lub akcjach URL.
• Instalacje techniczne i usługowe - nadzór nad poborem energii w szafkach elektrycznych, pomieszczeniach technicznych lub małych obiektach komercyjnych.
• Diagnostyka obciążenia - obserwacja parametrów pracy instalacji i łatwiejsze wychwytywanie nietypowych zmian.

Przemyślany montaż w instalacji

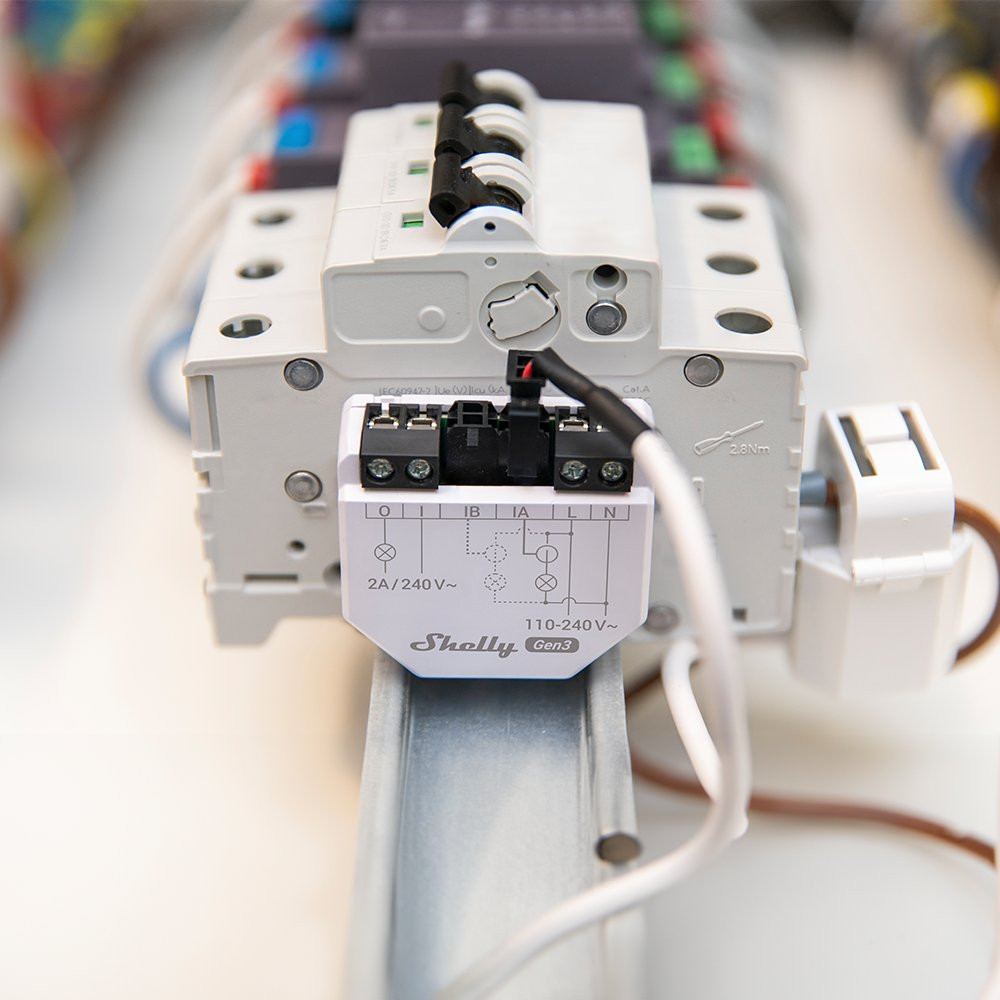

Kompaktowa obudowa Shelly EM Gen3 pozwala na montaż na ścianie lub w szafce elektrycznej. Urządzenie zasilane jest napięciem 110-240 V AC 50/60 Hz, a pobór mocy wynosi poniżej 1,2 W.

📌 Do prawidłowego podłączenia wymagany jest przewód neutralny N. Montaż urządzenia w instalacji elektrycznej powinien być wykonany przez osobę z odpowiednimi kwalifikacjami.

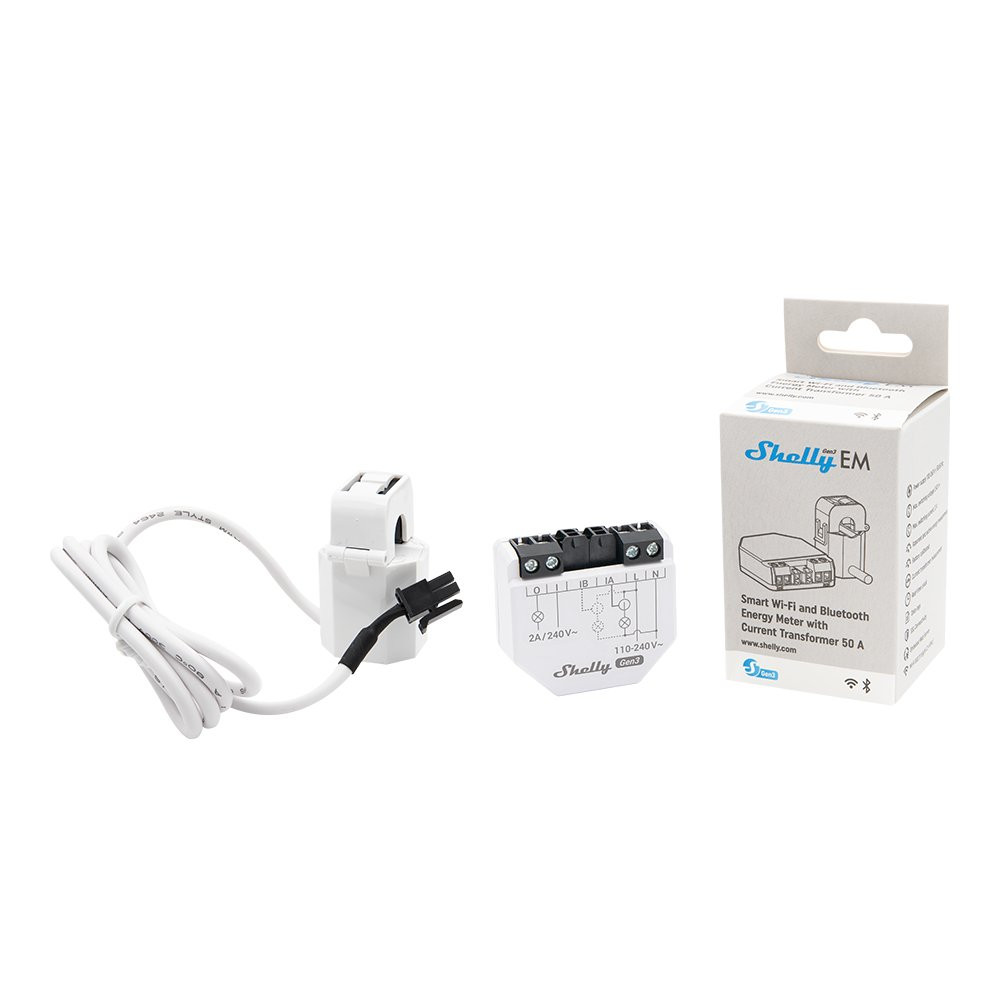

Zawartość zestawu

• ✅ Shelly EM Gen3 - moduł do pomiaru i monitorowania energii elektrycznej.
• ✅ Przekładnik prądowy CT 50A - element pomiarowy do monitorowania prądu w obwodzie.
• ✅ Instrukcja obsługi - podstawowe informacje dotyczące montażu, konfiguracji i użytkowania.

To kompletna konfiguracja startowa dla użytkowników, którzy chcą wdrożyć inteligentny pomiar energii bez dokładania osobnej bramki komunikacyjnej.

Najważniejsze parametry

• Zasilanie: 110-240 V AC, 50/60 Hz
• Przewód neutralny N: wymagany
• Pobór mocy: < 1,2 W
• Wymiary Shelly EM Gen3: 37 x 42 x 16 mm
• Waga modułu: 23 g
• Waga CT 50A: 50 g
• Montaż: ściana, szafka elektryczna
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: biały, antracytowy
• Kolor złączy: czarny
• Temperatura pracy: od -20 °C do 40 °C
• Wilgotność pracy: 30-70% RH
• Maksymalna wysokość pracy: 2000 m

Pomiary i przekładniki

• Woltomierz AC: 110-240 V AC, 50/60 Hz
• Dokładność woltomierza: ±2%
• Amperomierz AC: 0-80 A
• Dokładność amperomierza: ±2% dla 2-50 A, ±2% dla 1-2 A, ±5% dla 0-1 A
• Kompatybilne przekładniki: CT 50A, CT 80A
• Przekładnik w zestawie: CT 50A
• Mierzone wartości: moc czynna i pozorna, energia czynna i pozorna, współczynnik mocy, energia czynna i bierna podstawowa
• Minimalne obciążenie do kalibracji między kanałami: 500 W
• Próg bez obciążenia: 30 VA na kanał
• Historia pomiarów: minimum 10 dni, rozdzielczość 1 minuta
• Eksport danych: CSV dla wartości PQ, JSON przez RPC
• Czujnik temperatury wewnętrznej: tak

Połączenia elektryczne i zabezpieczenia

• Maksymalny moment dokręcania zacisków śrubowych: 0,4 Nm
• Przekrój przewodu: 0,2-2,5 mm²
• Długość odizolowania przewodu: 6-7 mm
• Zewnętrzne zabezpieczenie: 2 A, charakterystyka B lub C
• Zdolność wyłączania zabezpieczenia: 6 kA
• Klasa ograniczenia energii: 3
• Maksymalne napięcie przełączania: 240 V AC
• Maksymalny prąd przełączania: 2 A / 240 V AC

Łączność i funkcje programowe

• Wi-Fi: 802.11 b/g/n
• Pasmo Wi-Fi: 2412-2472 MHz
• Maksymalna moc RF Wi-Fi: < 20 dBm
• Zasięg Wi-Fi: do 30 m w pomieszczeniach, do 50 m na zewnątrz, zależnie od warunków lokalnych
• Bluetooth: 4.2
• Pasmo Bluetooth: 2402-2480 MHz
• Maksymalna moc RF Bluetooth: < 4 dBm
• Zasięg Bluetooth: do 10 m w pomieszczeniach, do 30 m na zewnątrz, zależnie od warunków lokalnych
• CPU: ESP-Shelly-C38F
• Pamięć flash: 8 MB
• Harmonogramy: tak
• Webhooks: 20, po 5 adresów URL na webhook
• Scripting: tak
• MQTT: tak
• Szyfrowanie: tak, poziom transportu
• Autoryzacja: tak, poziom aplikacji i transportu

Podsumowanie

Shelly EM Gen3 z przekładnikiem CT 50A to praktyczny zestaw do inteligentnego monitorowania energii. Łączy kompaktowy montaż, komunikację Wi-Fi, obsługę Bluetooth oraz rozbudowane możliwości analizy i automatyzacji.

To dobry wybór, gdy chcesz wiedzieć, co faktycznie dzieje się w instalacji elektrycznej - nie na oko, nie z rachunku raz w miesiącu, tylko na podstawie konkretnych danych.
